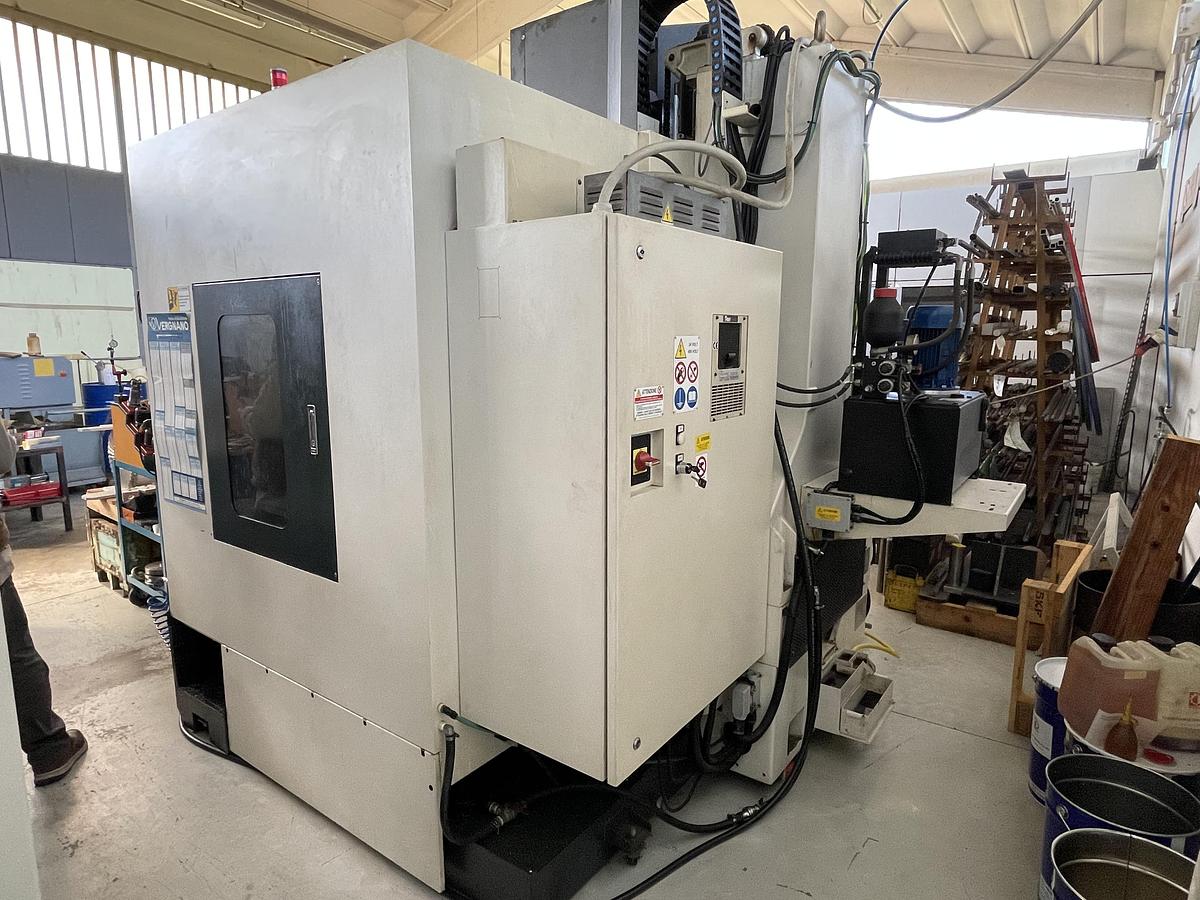

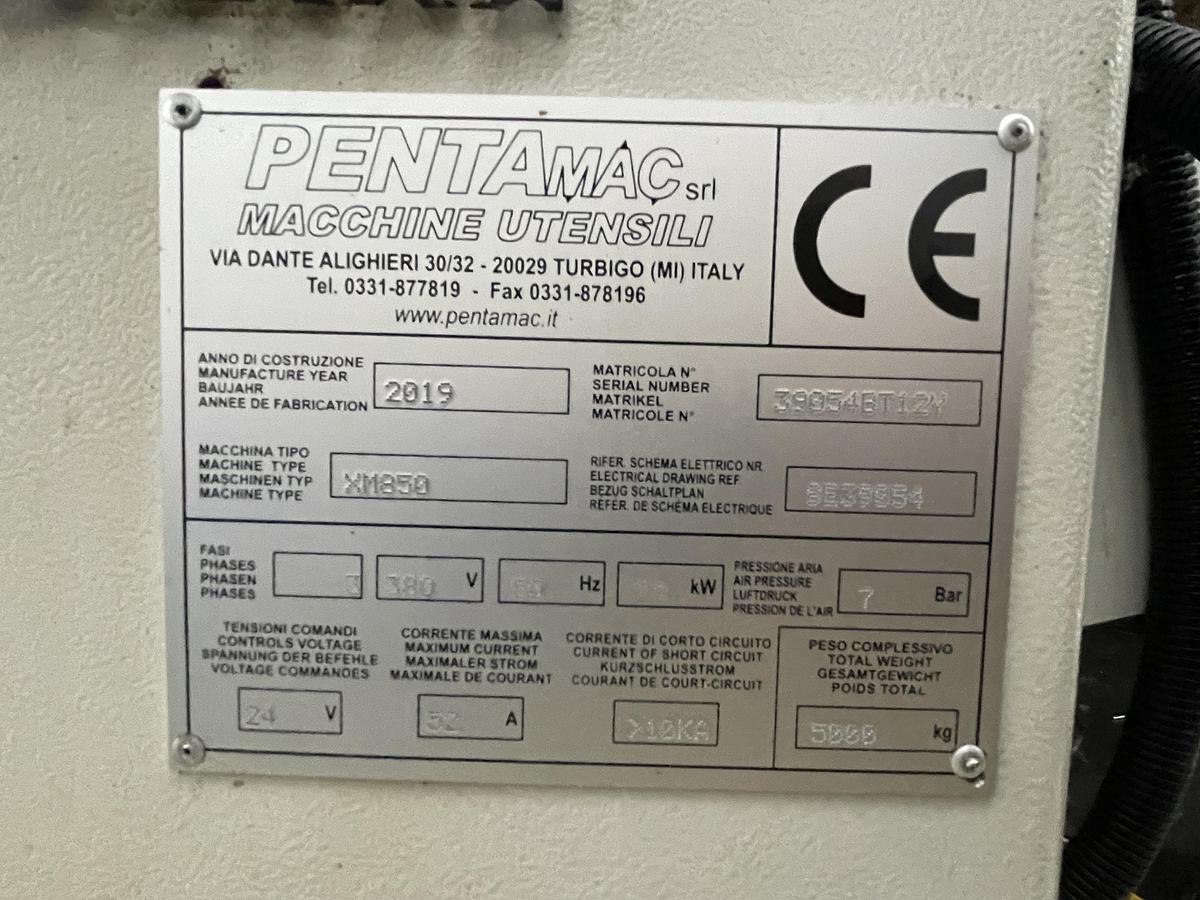

CENTRO DI LAVORO PENTAMAC XM 800 con Tavola 4°+ 5° asse

CENTRO DI LAVORO PENTAMAC XM 800, con Tavola 4°+ 5° asse

Magazzino Utensili: Random 24 posizioni

Dimensioni della tavola X-Y: 950 x 500 mm. ( “T” slots 5 x 18 x 100 mm)Carico massimo sulla tavola: 750 kg

Traslazione max asse X: 850 mm

Traslazione max asse Y: 510 mm

Traslazione max asse Z: 500 mm

Luce tra il mandrino e superficie della tavola: 140-650 mm

Distanza tra colonna e centro della tavola: 520 mm

Supporto con scorrimento su pattini a rulli incrociati

Tipo mandrino : BT 40 e/o ISO 40

Velocità giri mandrino: 8.000 rpm

Motore Mandrino: 7,5 Kw Ac (S1)

Velocità traslazione massima assi X-Y: 28 m/min

Velocità traslazione massima asse Z: 26 m /min

Motori assi Brushless digitali: 2 Kw

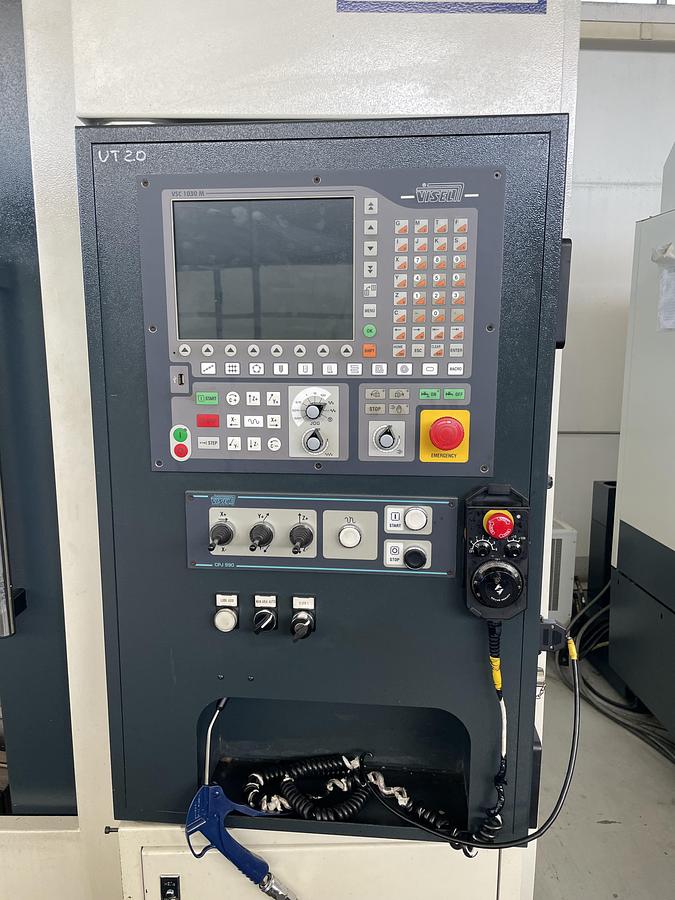

Controllo numerico VISEL VSC 1021M con modulo predisposto per 4° asse, schermo TFT 8,4” full color, chiave USB, simulazione grafica dinamica, editor grafico, ISO + ISO parametrico, mem. SSD 16 Gb

Attacco aria: 6 Bar

Dimensioni macchina: 2.600 x 2.160 mm. , altezza 2.700 mm

Capacità vasca liquido refrigerante: 270 l

Max potenza assorbita: 17 Kw

Peso: 4.300 Kg.

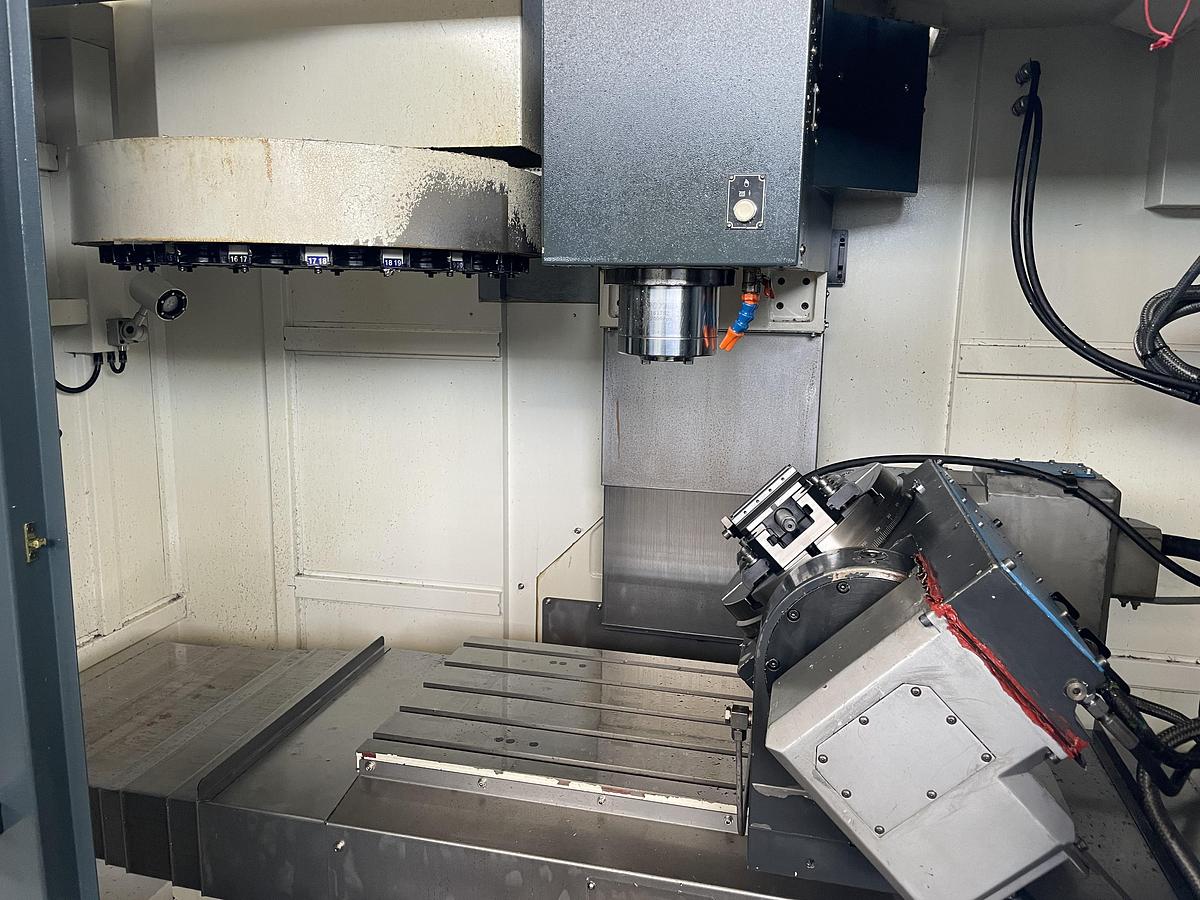

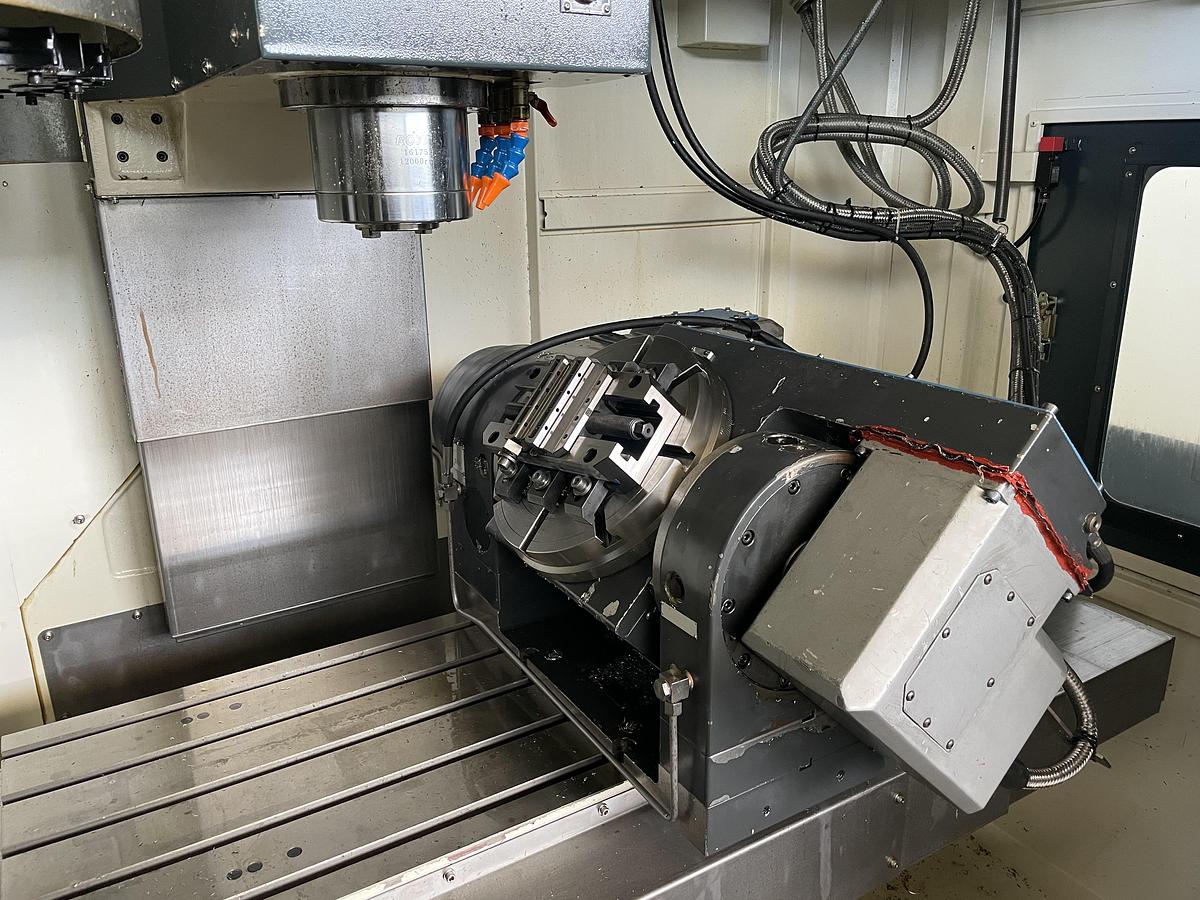

Tavola roto-basculante mod. UHR-TN​320

✓ Diametro Plateau: 320 mm

✓ Diametro foro centrale H7​:   100 mm

✓ Dimensione cave a “T”​:   18 mm

✓ Rapporto riduzione​:  1: 180

✓ Minimo step (entrambi) assi​:  0,001°

✓ Velocità massima tilteggio​:  11 RPM

✓ Velocità massima rotaz.​:  11 RPM

✓ Capacità carico orizzont.​: 200 Kg

✓ Capacità carico verticale​: 100 Kg

✓ Precisione misure rotaz.​: +/- 15”

✓ Precisione tilteggio​: +/- 30”

✓ Ripetitibilità​: 4”

✓ Angolo tiltaggio​: -20° / + 110°

Macchina in perfette condizioni, visibile allacciata e disponibile per ogni prova.
